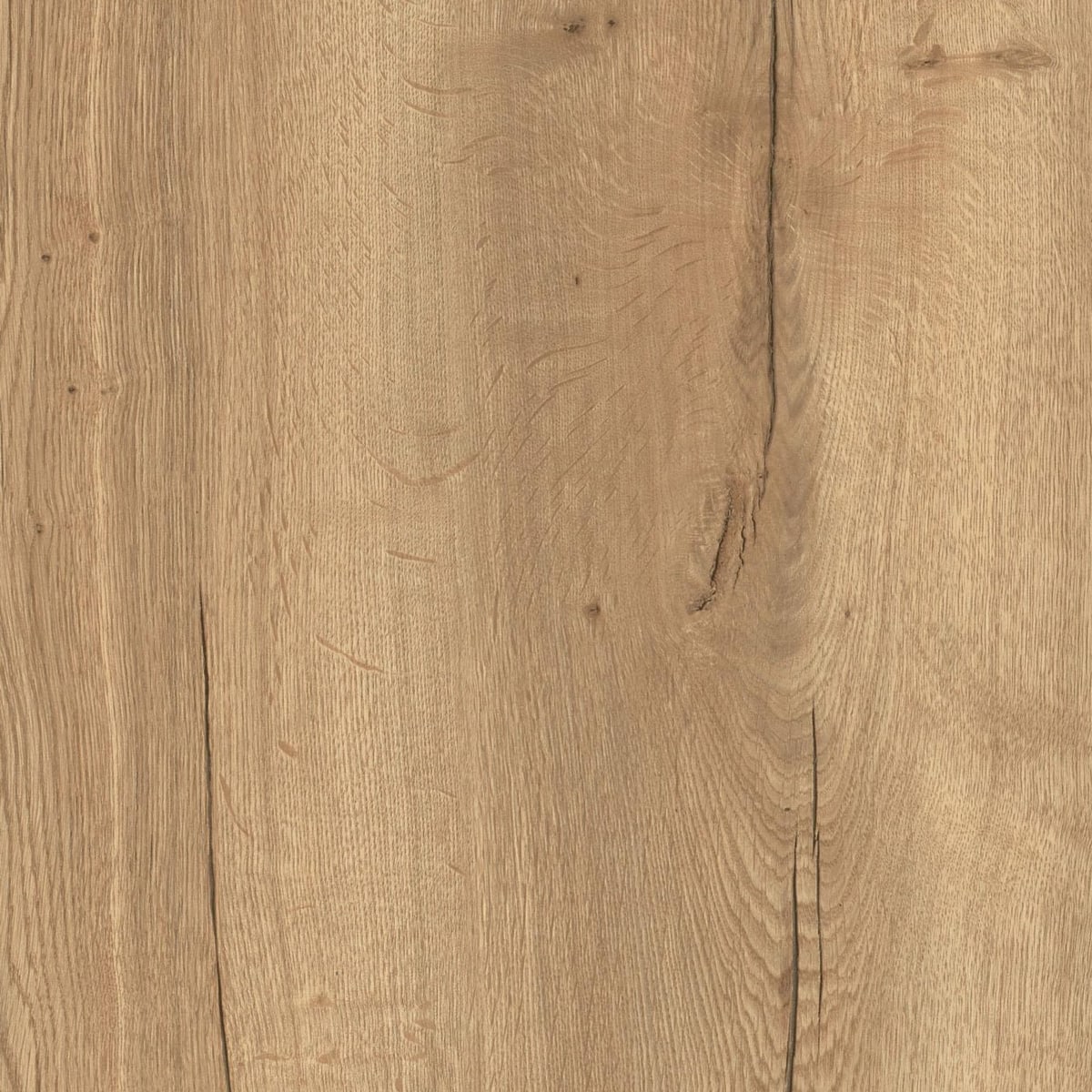

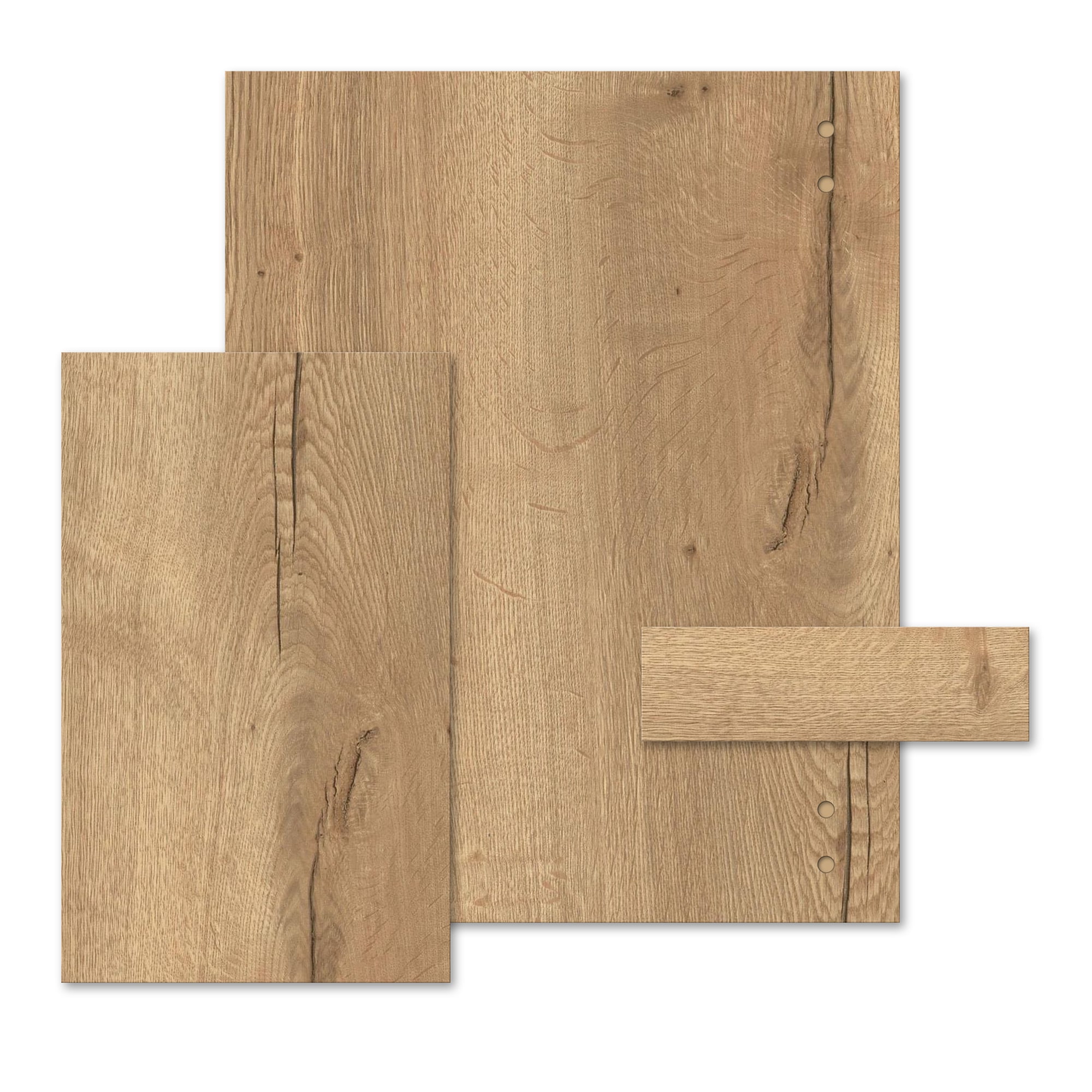

10 mm Halifax Eiken MDF Gemelamineerd (H1180 ST37)

Excel-gegevens importeren

Download een excel met de knop stuklijst downloaden. Pas deze aan en upload hem hier. Als u de gegevens correct heeft ingevuld wordt de stuklijst aangevuld.

Een stuklijst maken voor uw project kan de eerste keer er ingewikkeld uitzien. Op deze pagina proberen wij u kort een uitleg te geven. Achtereenvolgend worden de volgende onderwerpen besproken:

• Afkanten met kantenband
• Structuurrichting meubelpanelen en positie boringen
• Positie en aantal rijboringen
• Positie en aantal scharnierboringen

Afkanten met kantenband

Let op: Wanneer je een maat van bv 400 mm ingeeft, kun je kiezen voor een kantafwerking van 1 mm of zonder kantafwerking. De maat die je invoert zal altijd de totale maat van het paneel zal zijn, inclusief eventuele kantafwerking. Als je bijvoorbeeld een paneel van 400 mm breed met een kantafwerking van 1 mm aan beide zijden bestelt wordt de kern van het paneel door ons automatisch op 398 mm gemaakt (400 mm - 1 mm - 1 mm) zodat de uiteindelijke breedte van het paneel nog steeds 400 mm is. Als je geen kantafwerking kiest, ontvang je een paneel van precies 400 mm zonder kantafwerking. Mocht je nog vragen hebben, neem dan gerust contact met ons op voor verdere verduidelijking.
• Geef bij elke kant uw keuze aan:
  • - = Geen kantenband. De kern van het basismateriaal (MDF/Spaanplaat/Multiplex) blijft dus zichtbaar
  • 1mm = 1 mm kantenband. De kantenband wordt machinaal gesneden en geplakt. De randen worden afgerond met een radius van 1mm
  • verstek = 45gr verstek gezaagd. Let op: dit kan alleen bij MDF kernmateriaal. De panelen worden iets ruimer gezaagd im deze bewerking mogelijk te maken.
  • groef = er wordt een groef van 10x6mm gefreesd op 16mm vanaf de rand EN kantenband geplakt.
  • sponning = er wordt een sponning van 5x10mm gefreesd.
  • deuvel = voorgeboorde deuvelgaten van 8mm (zie hieronder voor de posities)
L1 en L2 zijn de zijdes langs de lengtemaat
B1 en B2 zijn de zijdes langs de breedtemaat

Positie deuvelboringen

• Kant korter dan 400mm: 2 deuvelgaten, 37mm van de voor- en achterkant
• Kant 401mm - 600mm: 3 deuvelgaten, 37mm - midden - 37mm
• Kant 601mm - 800mm: 4 deuvelgaten, 37mm - 2x midden - 37mm
• Kant langer dan 801mm : 5 deuvelgaten, 37mm - 3x midden - 37mm
• de boringen in het midden worden gelijk verdeeld tussen de 2 buitenste deuvelgaten

Structuurrichting meubelpanelen en positie boringen

• Rijboringen worden altijd geplaatst aan beide lengte kanten (L1 & L2)
• Scharnierboringen L worden geplaatst aan de L2 kant
• Scharnierboringen B worden geplaatst aan de B2 kant
• Structuurrichting is bij panelen met een structuur zoals een houtnerf altijd in de lengterichting (l1 & L2). Bij unikleuren is dit niet van toepassing.

Positie en aantal rijboringen

• Rijboringen gelijkmatig verdeeld, minimaal 100 mm onder- en bovenkant
• Positie vanaf zijkanten 37 mm
• Rijboringen gaatjes van 5mm doorsnede, op een raster van 32 mm
• Rijboring 2-zijdig wordt aan beide zijden van het paneel geboord (bijvoorbeeld voor een middenzijde)
• Diepte van een rijboring is ongeveer 11mm. Bij 2-zijdige rijboring is dit volledig door het paneel bij diktes tot 22mm



Positie en aantal scharnierboringen

• Panelen 500mm of groter: scharnierboringen 123 mm van boven- en onderkant. (midden boring)
• Bij panelen kleiner dan 500mmm: scharnierboringen 60 mm van boven- en onderkant. (midden boring)
• Scharnierboringen zijn alleen mogelijk aan een zijde van minimaal 240mm.
• Eventuele extra scharnierboringen gelijkmatig verdeeld tussen de scharnieren.
• Een boring voor de montageplaatjes op het corpus bieden wij niet aan. Deze dienen met een parkerschroef te worden gemonteerd.
