Waar plaats je het horizontale montageplaatje in het corpus?

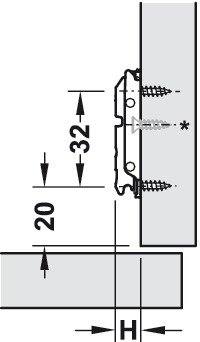

Het montageplaatje wordt in de zijwand van het corpus gemonteerd, precies tegenover de scharnierboringen in de deur. Blum gebruikt hiervoor vaste boorafstanden. De correcte maatvoering is:

20 mm vanaf de voorkant van de kastwand tot het eerste montagegat

32 mm hart-op-hart afstand tussen de twee Expando-drevellen

Het tweede gat ligt dus op 20 mm + 32 mm = 52 mm vanaf de voorkant van het corpus

Deze positie zorgt ervoor dat het scharnier exact volgens Blum-specificatie werkt, correct sluit en voldoende afstelruimte heeft.

Bij Meubelpanelen op Maat leveren wij hiervoor het Blum montageplaatje recht excentrisch met Expando – 0 mm, dat zonder voorboren in het corpus wordt verankerd. Dankzij de excentrische verstelling kan de deur na montage exact worden uitgelijnd, bijvoorbeeld met een strakke naad van 1,5 mm.
